Çamur Arıtma Tedarikçisine Yönelik Destek Ekipmanları: Tek Çatı Altında Dozajlama, Taşıma ve Depolama
Qingben Environmental Technology (Jiangsu) Co., Ltd., çamur susuzlaştırma odasının tek bir sistem olarak çalışmasını sağlayan destekleyici ekipmanı tasarlar ve üretir. Bir profesyonel olarak Çamur Arıtma Tedarikçisi için Destek Ekipmanları Yangzhou, Çin merkezli olarak, susuzlaştırma makinelerini kamyon yüklemeye bağlayan otomatik polimer hazırlama kızakları, kompakt manuel dozaj üniteleri, şaftsız vidalı konveyörler ve depolama hazneleri tedarik ediyoruz.
Bu üniteler ürettiğimiz vidalı presler, bantlı presler ve düşük sıcaklıklı kurutucularla aynı mekanik standartta üretilmiştir. Her biri tesisin hidrolik ve katı madde yüküne göre boyutlandırılmıştır ve her biri sevk edilmeden önce susuzlaştırma hattının kontrol mantığına bağlanabilir.
Dört Makine, Tek Süreç Mantığı
Şartlandırma kimyası, mekanik susuzlaştırmadan önce başlar: polimer kontrollü bir konsantrasyona kadar çözülür ve çamur akışına enjekte edilir. Susuzlaştırmanın ardından kek, depolama ve yükleme için konveyörle bir hazneye taşınır. Dozaj doğruluğu, polimer tüketimini ve nihai kek kuru katılarını belirler; taşıma ve depolama tasarımı, odanın temiz kalıp kalmayacağını ve hattın minimum düzeyde manuel müdahaleyle çalışıp çalışmayacağını belirler.
| Ekipman | Proses Konumu | Birincil Rol | Yapılandırma Aralığı |
| Entegre Dozajlama Cihazı | Susuzlaştırmadan önce şartlandırma | Polimerin otomatik çözülmesi, olgunlaşması ve dozajlanması | QBYTH 500–4000 L/saat; SS304, PP veya FRP tankı |
| Manuel Dozajlama Cihazı | Küçük veya aralıklı dozaj noktaları | Tek bir çerçevede kompakt karıştırma, depolama ve dozajlama | QBJY 1–3 m³; SS304, SS316L, PE veya FRP |
| Vidalı Konveyör | Susuzlaştırma veya kurutmadan sonra | Suyu alınmış kekin kapalı olarak yükleme noktasına aktarılması | QBWLS-260 ila 420; uzunluk ve açı özelleştirilebilir |
| Çamur Haznesi | Depolama ve kamyon yükleme | Kekleri toplayın ve gruplar halinde boşaltın | Pnömatik veya elektrikli alttan boşaltma |
Entegre Dozajlama Cihazı
Bizim Entegre Dozajlama Cihazı kuru toz besleme, çözünme, olgunlaştırma, ölçüm ve dozajlamayı tek bir kızakta birleştirir. Kuru dozajlama makinesi ve ısıtma tasarımı topaklanmayı azaltırken, dozaj miktarı ve su giriş hacmi gerekli sıvı konsantrasyonunu hazırlamak için ayarlanabilir. Düşük toz seviyesi bir alarm sinyalini tetikler.
- İsteğe bağlı vakum yükleyici ve çevrimiçi seyreltme sistemi
- Tank malzemesi seçenekleri: paslanmaz çelik 304, polipropilen PP, fiberglas FRP
- Olgunlaşma süresi: bir saat
- Toz beslemeden dozajlamaya kadar tam otomatik çalışma
| Modelii | Kapasite (L/saat) | Güç (kW) | PAM Kuru Toz Dozajı (kg/saat) | Su Girişi (m³/h) | Net Ağırlık (kg) |
| QBYTH-500 | 500 | 1.7 | 1–5 | 0,3–1,5 | 250 |
| QBYTH-1000 | 1000 | 2.45 | 2–10 | 0,6–3 | 400 |
| QBYTH-1500 | 1500 | 2.45 | 3–15 | 0,9–4 | 490 |
| QBYTH-2000 | 2000 | 2.45 | 3.5–20 | 1.2–6 | 550 |
| QBYTH-2500 | 2500 | 3.5 | 3.5–20 | 1.6–8 | 650 |
| QBYTH-3000 | 3000 | 3.9 | 3.5–20 | 2.0–10 | 700 |
| QBYTH-4000 | 4000 | 3.9 | 3.5–20 | 2.4–12 | 770 |

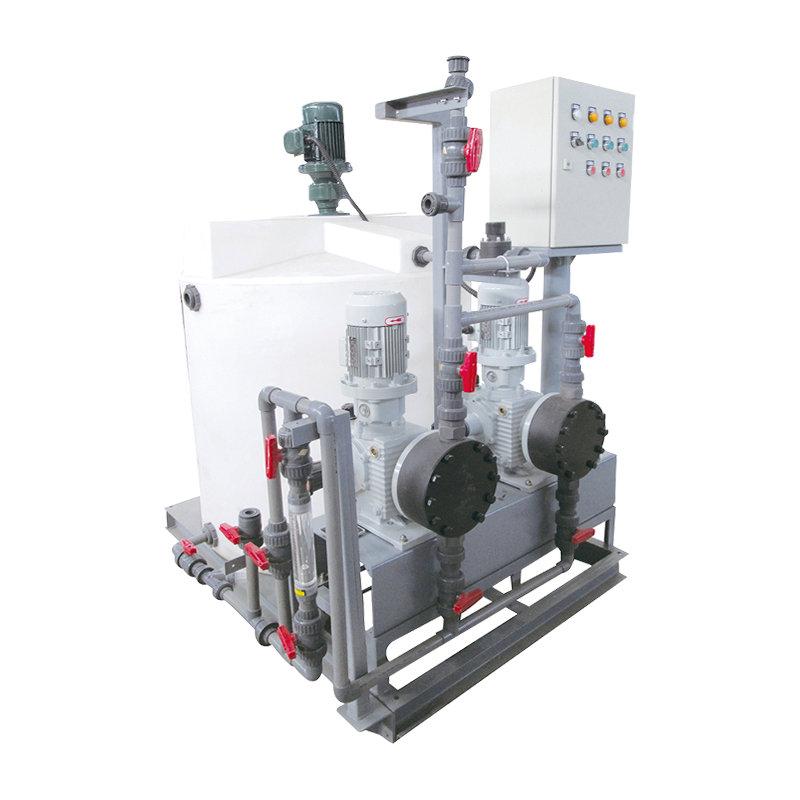

Manuel Dozajlama Cihazı
Manuel Dozajlama Cihazı Düşük kimyasal talebi olan, aralıklı çalışan veya eğitimli personelin halihazırda mevcut olduğu tesisler için üretilmiştir. Varil, dozaj pompası, elektrik kontrol kutusu ve boru bağlantı parçaları tek bir çerçeve üzerine entegre edilmiştir; bu da kurulum ve taşımayı kolaylaştırır. Manuel olarak yeniden doldurmak kolaydır ve şeffaf seviye alanı, operatörlerin kimyasal kullanımını gerçek zamanlı olarak onaylamasına olanak tanır.
- Modeller: QBJY1000, QBJY2000, QBJY3000
- Karıştırma gücü: 0,75–1,5 kW
- Tank seçenekleri: paslanmaz çelik SS304 veya SS316L, polietilen PE, fiberglas FRP
- Dozaj portu DN25, su portu DN25, tahliye portu DN32 veya DN40 modele bağlı olarak
Vidalı Konveyör
Çamur susuzlaştırma ekipmanı kurulduktan sonra, Vidalı Konveyör suyu alınmış keki yükleme konumuna taşır. Şaftsız konveyör normalde malzemeyi toplamak ve çalışma ortamını iyileştirmek için kapalı bir yapıda yapılır. U şeklinde bir tekne, besleme hunisi, kapak plakası, spiral gövde, astar ve tahrik mekanizmasından oluşur. Tam otomatik elektriksel koruma, çamur susuzlaştırma sistemi ile ortak kontrolü gerçekleştirebilir ve oluk, gürültüyü azaltmak için aşınmaya dayanıklı malzeme ile kaplanmıştır. Spiral bıçaklar paslanmaz çelik veya manganez çelik olarak mevcuttur.
| Modelii | Dönüş Hızı (rpm) | Kapasite 0° (m³/saat) | Kapasite 15° (m³/saat) | Kapasite 30° (m³/saat) | Güç (kW) |
| QBWLS-260 | 22 / >20 | 3 | 2.1 | 1.3 | 1.1 |
| QBWLS-300 | 22 / >20 | 6 | 4.6 | 2.6 | 1.5 |
| QBWLS-360 | 22 / >20 | 9.5 | 6.5 | 4.3 | 2.2 |
| QBWLS-420 | 22 / >20 | 12 | 9 | 5.7 | 3 |
feed hopper length, angle and overall conveying length are customized to match the dewatering machine discharge and the loading bay position. Standard installation angle is ≤20°; angles between 20° and 30° can be ordered specially.
Depolama ve Toplu Deşarj için Çamur Haznesi
sludge hopper is the final collection point in the dewatering room. It receives dewatered cake from the conveyor, stores it until a sufficient quantity accumulates, and then discharges through two bottom doors into a truck. The sector doors are controlled by a cylinder or an electric push rod, so the operation can be manual, pneumatic or integrated into the line control system.
Haznenin canlı hacmini ve boşaltma yüksekliğini müşterinin kamyona erişim ve nakliye aralığına göre boyutlandırıyoruz ve kapı aktüatörünü mevcut basınçlı hava veya elektrik kaynağına göre ayarlıyoruz.
Kontroller ve Otomasyon Entegrasyonu
Destekleyici ekipman, halihazırda yoğun olan bir susuzlaştırma odasında paralel manuel çalışmayı eklememelidir. Dozajlama cihazlarımız ve konveyörlerimiz tam otomatik elektrik korumasıyla birlikte sunulur ve çamur susuzlaştırma sistemiyle ortak kontrole göre ayarlanabilir. Tesis Modbus tabanlı iletişimi kullandığında dozaj ünitesi, konveyör ve hazne kapıları koordineli çalışma için sinyal alışverişinde bulunabilir.
- Entegre dozaj cihazında düşük toz seviyesi alarmı
- Vidalı pres, bantlı pres veya kurutucu işletimli konveyör kilidi
- Silindir veya elektrikli itme çubuğuyla hazne kapısı kontrolü
- Hedef ülke için yapılandırılmış kontrol voltajı ve frekansı
Kalite Güvence, Kurulum ve Proje Desteği
Bizim manufacturing system is covered by ISO9001, ISO14001, ISO45001 and CE marking. We provide comprehensive technical support from project consultation and design through installation, commissioning, trial operation and operator training. After-sales maintenance, troubleshooting and equipment upgrade services keep the supporting line running with the rest of the plant.
Komple bir sistem gönderdiğimizde dozaj cihazı, konveyör ve hazne, susuzlaştırma ekipmanıyla birlikte hazırlanır, böylece mekanik arayüzler, kontrol sinyalleri ve kurulum sırası sahada eşleşir.
Çözümünüzü Yapılandırmak İçin Kullandığımız Bilgiler
Teklif ve işlevsel yerleşim planı hazırlamak için aşağıdaki proje verilerini kullanıyoruz. Çalışma noktası ne kadar hassas olursa modeli, tank malzemesini, motor gücünü ve kontrol arayüzünü o kadar iyi eşleştirebiliriz.
- Günlük kek çıktısı, susuzlaştırma ekipmanı tipi ve planlanan çalışma saatleri
- Polimer tipi, normal dozaj, gerekli çözelti konsantrasyonu ve dozaj noktası
- Taşıma mesafesi, eğim açısı, boşaltma yüksekliği ve gerekli kapasite
- İstenilen hazne canlı hacmi, kamyon boyutu ve yükleme yüksekliği
- Elektrik besleme voltajı/frekansı ve Modbus gibi kontrol protokolü
- Mevcut ayak izi, açıklıklar ve mevcut destek çelik işleri
Sıkça Sorulan Sorular
Çamur arıtımı için hangi destekleyici ekipmanları üretiyorsunuz?
Entegre dozajlama cihazları, manuel dozajlama cihazları, vidalı konveyörler ve çamur bunkerleri üretiyoruz. Birlikte kimyasal şartlandırmayı, kek aktarımını, depolamayı ve susuzlaştırma makinesi çevresinde kamyona yüklemeyi kapsarlar.
Küçük bir tesis hangi dozaj cihazını seçmelidir?
Personel mevcutken düşük, aralıklı dozlama için manuel QBJY1000–3000 üniteleri kompakt ve ekonomik bir seçimdir. Sürekli çalışma veya gözetimsiz odalar için otomatik QBYTH 500–4000 L/saat entegre dozaj cihazı doğru seçimdir.
Vidalı konveyör susuzlaştırma makinesine bağlanabilir mi?
Evet. Tam otomatik elektriksel koruma, çamur susuzlaştırma sistemi ile ortak kontrole izin verir, böylece konveyör ayrı bir manuel işlem gerektirmeden kek tahliyesine göre çalışır ve durur.
Dozaj cihazları için hangi tank malzemeleri mevcuttur?
integrated dosing device can be supplied with stainless steel 304, polypropylene PP or fiberglass FRP. Manual dosing devices add SS316L and polyethylene PE options.
Çamur hunisi nasıl boşaltılır?
hopper has two sector doors at the bottom, controlled by a cylinder or an electric push rod. When the selected cake volume has accumulated, the doors open and unload the cake into a truck.
Kurulum ve devreye almayı destekliyor musunuz?
Sistem entegrasyonu, kurulum rehberliği, devreye alma, deneme işletimi ve operatör eğitimi sağlıyoruz. Proje desteğimiz satış sonrası bakım, sorun giderme ve ekipman yükseltmeleri ile devam etmektedir.
